TOITAの「航空無線通信士受験クラブ」第17期工学第3章半導体・電子菅・電子回路 番外編”電子菅”

       第3章半導体・電子管・電子回路
            番外編 ”電子管”

今回は、 第3章の番外編として”電子管”のお話を致します

章のタイトルに電子管と入っているにも関わらず、試験に
出題されない為にお話をする機会がありませんでしたが、
今の電子機器の発展の礎は、何といっても”電子管”です。
そこで、今回は、番外編と致しまして、電子管のお話をす
る事と致しますた。
電子管は、能動素子です。現在、能動素子の大半は、ICを
始めとした半導体です。
しかし、 大電力を扱う場合や、 マイクロ波を扱う場合は、
”電子管”が今でも活躍しています。
また、オーディオ・マニュアの方の中には、その音の暖か
さから、今でも”電子管”を使用したアンプを使用されてい
る方もいらっしゃいます。

それでは、電子管とは、どの様な物か見て行きましょう。

[二極管]
まず、最初にご紹介するのは、”電子管”の基礎でもある、
二極管です。これは、半導体の基礎がダイオードであるの
と同じ事です。

                           図-1

回路図記号は、図-1の左の様になります。
名前に様に P(プレート:陽極)と K(カソード:陰極)で
構成されていますので、二極管と呼ばれます。
Hと書いてある部分は、ヒーターです。そして、細線で描か
れた円は、チューブを示しています。 チューブは、 ガラス
又は、金属で出来ています。 そして、チューブの中は、 真
空です。
電子管は、その昔、真空管と呼ばれていました。
実際の構造につきましては、三極管のお話の中でご覧頂きま
す。
それでは、次に二極管の動作についてお話を致します。

               図-2

ヒーターでK:カソードを熱しますと、 金属で出来た カソー
ドから赤の丸で示す電子が出てきます。
次にK:カソードとP:プレートの間に 交流電源と負荷抵抗:
RLを直列に繋ぎます。
プレートの電圧が”+”の時は、 カソードから出てきた 電子を
引き寄せます。 電子は、矢印で示しました様にプレートへ到
着します。
電子の移動方向と電流は、逆方向ですので、電流は、プレー
トからカソードへ流れた事になります。
次にプレートの電圧が”-”の時は、カソードからの電子は、”
-” の電気を持っていますので、 反発して、 プレートへ到着
出来ません。 と言う事は、プレートとカソードの間に電流が
流れない事になります。


これは、ダイオードのアノードと カソードの間に交流の電圧
を掛けた時と同じです。
抵抗:RLに電流が流れますと、両端に電圧が発生します。
その時の様子は、以下の図の様になります。

               図-3

下側の図からもお分かりの通り、 二極管は、 電流を一方向
へだけ流す物ですので、整流や検波に使用されていました。

[三極管]
回路図は、図-1の右の様になります。二極管と比べますと、
カソードとプレートの間に点線があります。 図では、 記号
を書き忘れてしまいましたが、 G (グリッド・格子)と言い
ます。
グリッドの働きを見てみましょう。

              図-4

プレートとカソードの間には、電池と抵抗:RL(負荷抵抗)
が繋がれています。
そして注目は、カソードとグリッドの間です。
そこには、電池と信号源:Vi が直列に繋がれています。
Vi は、微弱で電池と直列に繋がれていますので、カソード
とグリッドの間の電圧が極わずか変化する事になります。
カソードを温めて出てきた電子の動きは、二極管と同じで
す。
プレートには、”+”の電圧が常に掛かっていますので、プ
レートからカソードへ電流が流れます。
問題は、グリッドの電圧です。グリッドの電圧は、”-”で
す。
カソードからの電子は、 反発しますがグリッドの構造は、
格子状になっていますので、電子の多くは、プレートへ到
着する事が出来ます。
但し、プレートへ到着できる電子の数は、グリッドの電圧
で決まります。
先ほど、カソードとグリッドの間には、電池とVi が直列に
繋がれれいると言いましたが、カソードとプレート管を移
動する 電子の数は、Vi で変化すると言う事になります。
電子の数が変化すると言う事は、プレートからカソードへ
流れる電流量が変化すると言う事です。
結果として、RLに流れる電流が変わりますので、RLの両端
電圧が変わります。
Vi の違いによりプレートからカソードへ流れる電流が大き
く変わりますので、RL の両端電圧が大きく変わります。
つまり、Vi の小さな変化は、 RL の両端で大きな変化とな
ります。
つまり、増幅されたと言う事になります。
その様子を図-5に示します。


               図-5

Egは、グリッドの電圧を示します。Eg は、カソードに対し
”-”の電圧です。Vi は、Eg を基準に変化します。
図-5の下側は、RL の両端電圧です。
最後に電子管の実際の構造をお見せ致します。

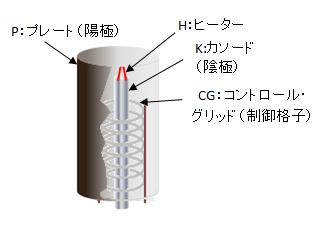

               図-6

真ん中にヒーターがあり、 その周りに円筒形のカソードが
あります。
カソードに対しててグリッド、プレートが同心円状に配置
されています。
プレートは、カソードと同じく円筒形ですが、グリットは
、細い導線をらせん状にした物です。
ヒーター、カソード、グリッド、プレートは、チューブで
覆われ、 中は真空になっています。
三極管は、増幅に使用されますが、その他、グリッドの数
を増やした四極管、五極管、七極管などがあります。
また、マイクロ波に使われるマグネトロンやクライストロ
ン 、進行波管は、特殊な電子管です。
アナログTVに使用されていました ブラウン管も 電子管の
仲間です。

今回は、番外編と致しまして、 電子管のお話を簡単い致し
ました。
