TOITAの「航空無線通信士受験クラブ」第18期工学第2章航法支援施設 (4)パルス・レーダーその3

       第2章航法支援施設
      (4)パルス・レーダーその3
        ドップラー効果

今回は、ドップラー効果についてのお話をいたします。大抵
方は、救急車が目の前を通り過ぎる時、近づいて来る時
は、音が高くなり、 遠ざかる時には、音が低くなるのを体験
されていると思います。
しかし、 音の高さが どの位変化するか 中学か高校の時に
習ったので忘れられていると思います。
この問題は、 殆ど出題されてきませんでしたが、 そろそろ、
出題される頃と思いますのでお話をしておきます。
また、 式も立てられなくてはは、 なりませんので良く理解し
ておいて下さい。
また、ドップラー効果は、VOR の原理でもあります。

    ※イラストは、kansai様の承諾を得て利用させて頂いております。

電波の速度   :c
航空機の速度:v
周波数        :f
とします。
波長:λ は、
       λ = c/f [m]                 (1)
となります。
航空機が t[秒] 間に飛行する距離を L2 とします。
       L2 = v・t [m]                 (2)
そして、電波が t[秒] 間に飛ぶ距離:L1 は、
       L1 = c・t                      (3)
です。

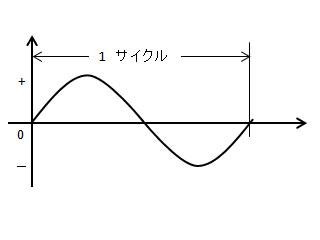

上の図は、1回の振動を表しています。”0”から始まって
+の最大値をむかえ、やがて、そお大きさが再び”0”にな
り、 今度は、 -の最大値になり、再び”0”になる1サイク
ルを1秒間に何サイクルするかと言う事を 周波数と言い
ます。周波数の単位は、昔は、[c/s] (サイクル・パー・セ
カンドと読みます。)で周波数とは、何かを単位が表して
いました。  単位とは、元々そう言うものなのですが、 単
位の中には、 人の名前になっているものもあり 周波数
の単位も人の名前のヘルツ[Hz] になってしまいました。
1 回の振動(1サイクル)の 波の長さを波長:λと言いま
す。
例えば、10 [Hz] の周波数の場合、1秒間に10ヶ の波の
なりが現れる事になります。


続きは、記事をお買い求めの上お読み下さい。
