TOITAの「航空無線通信士受験クラブ」第19期無線工学第6章SSB送受信機 (2)平衡変調器の動作と用途

            第6章SSB送受信機
        (2)平衡変調器の動作と用途

SSBがどの様な電波型式であるかご理解頂けたと思いま
すが、それでは、振幅変調で出来る搬送波と上側波帯又
は、下側波帯どちらかをどの様に取り除くのかと言うお話
をします。

SSBを作り出す方法には、幾つかありますが、一般的(誰
にも分かり易い)で良く試験に出題される 平衡変調 につ
いてのお話をします。
そして、タイトルにあります用途ですが、 変調器なので変
調に決まっているのでは?お思いの方が多いと思います
が、じつは、変調以外にも使えるのです。そのお話は、最
後に致します。


[1]平衡変調器の動作
図の信号の流れを追いながら説明を読んで下さい。

(1)音声信号の流れ

  音声信号は、回路図の左のトランスの左側(一次側)
  から入力される周波数:fs の単一周波数の正弦波と
  します。

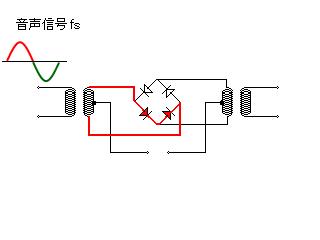

  音声信号の赤の部分は”プラス”の時には、 回路図
  の赤の部分を流れます。

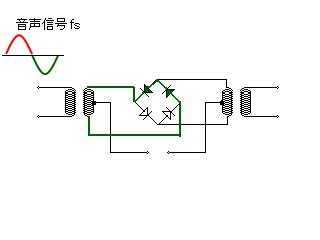

  次に音声信号が”マイナス”の時には、下の図の
  で表した部分を流れます。



  結果として音声信号が ”プラス” の時も ”マイナス”
  の時も 右側のトランスの 一次側(左側)を流れる事
  が有りませんので 音声信号が 左側のトランスに入
  力されただけでは、右側のトランスのニ次側には、
  音声信号単独で現れません。

  注  2つのトランス共に左側が一次側で右側が二次
     側です。


(2)搬送波の流れ



続きは、記事をお買い上げのうえ、お読みください。
